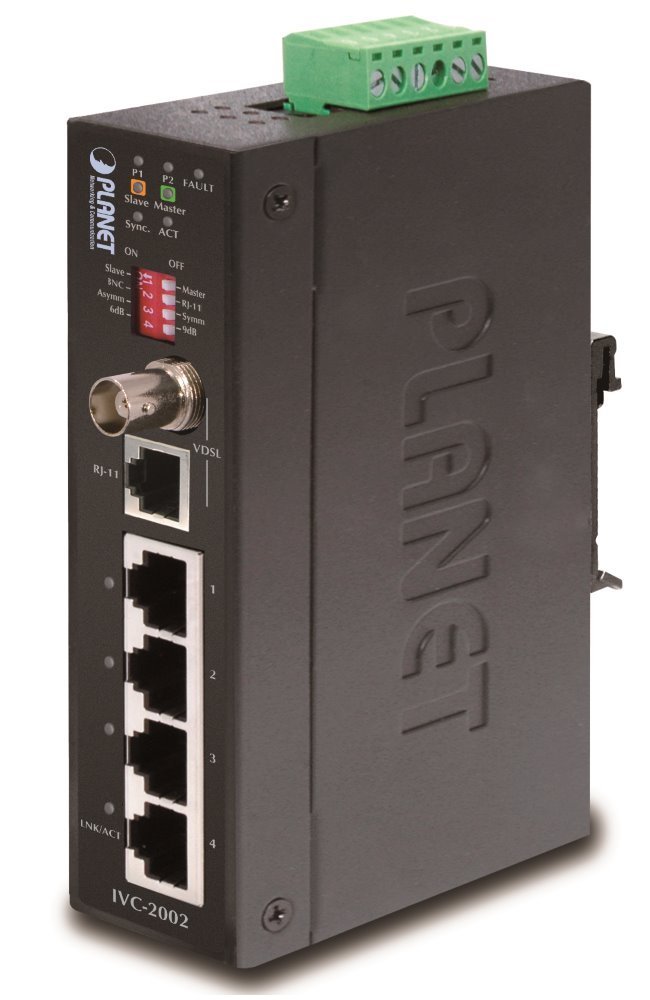

Switch PLANET IVC-2002

4portový Ethernet extender pro průmyslové aplikace10/100Base-TX, Auto-Negotiation, Auto-MDI / MDI-X.
2x VDSL2 porty BNC/RJ-11 (profil 17a), nastavitelné režimy, Band plan a SNR pomocí DIP přepínačů.
Ocelová skříňka, stupeň krytí IP30, rozšířený rozsah pracovní teploty -40 až 75 st. C.
Možnost redundantního napájení 12 až 48V, lokální alarm při výpadku. Montáž na DIN lištu nebo přímo na zeď.
Ethernet extender se čtyřmi Ethernet porty a dvěma VDSL2 porty, jedním symetrickým pro dvouvodičová vedení a druhým asymetrickým pro koaxiální trasy. Zařízení je tak VDSL kompatibilní s protistranou podporující VDSL2 profil "17a" podle ITU-T G.993.2. Role a režimy VDSL master/klient se nastavují přepínači.

Pro RJ-11 rozhraní lze využít rychlosti 99/63Mbps do vzdálenosti 200m a 28/2Mbps až do vzdálenosti 1,4km. BNC rozhraní dovoluje využít až 99/65Mbps do 200m a rychlosti 31/4Mbps do až 2,4km.

Zařízení Planet pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot (typicky -40 až 75°C), nejistým napájením (12-48V DC) a častými otřesy. Prvky se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

U IVS-2002 se jedná o ideální řešení pro aplikaci Ethernetu do zhoršených provozních podmínek nebo do oblasti průmyslového provozu s výhodným využitím několika druhů přenosových cest!

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100Base-TX, 1 x RJ-11, 1 x BNC (F)
Provedení: DIN lišta, na zeď
Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (adaptéry nejsou součástí dodávky), celkový příkon do 5,64W
Ochrana: ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď)
Provozní teplota: -40°C - 75°C
Rozměry: 135 x 87,8 x 32 mm
Hmotnost: 495 g

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
