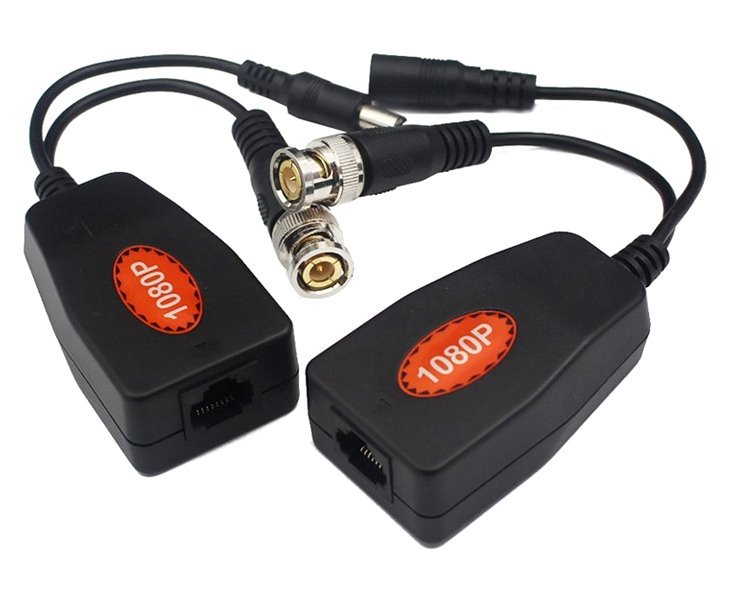

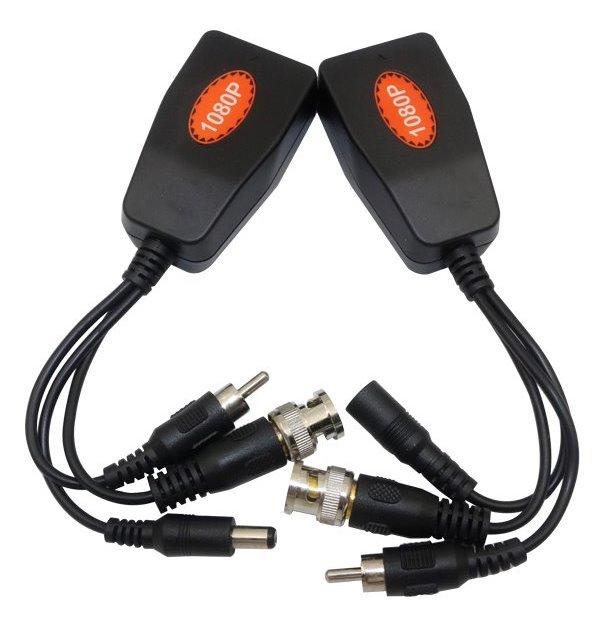

Balun XtendLan BP11DCA-H3
Balun, pasivní, pro AHD/HDCVI/HD-TVI/PAL, do 8Mpix, vč. přenosu audio/data a napájení max. 1,5A, cena za pár
(Kód:NETXTE6033)
Dostupná alternativa
Pro zobrazení ceny a vložení produktu do košíku se nejprve musíte přihlásit.
| Kód | NETXTE6033 |
| PN | BP11DCA-H3 |
| EAN | 6904815170184 |
| Záruka | 26 měs. |
| Značka |
XtendLan
100MEGA Distribution s.r.o.
Železná 7, 619 00 Brno, Česká Republika
info@100mega.cz
www.100mega.cz
|
Cena za pár. Pasivní balun pro AHD/HDCVI/HD-TVI pro rozlišení do 8 Mpix. Umožňuje přenos video signálu a napájení, pro přenos postačuje kabeláž Cat5. Pasivní přizpůsobení mezi 75 ? výstupem/vstupem systémů pro přenos videa a impedancí kabelového vedení UTP. Kontakt pro UTP RJ-45, koax. BNC. Přenáší video, data a napájení. Celkem využívá 8 vodičů. Napájení ani data není nutné použít, každý přívod vyveden zvlášť. Napájení využívá 4 vodiče celkem. Ochrana video portů proti napětí nad 9 V. Při přivedení napětí nad tuto úroveň zkratuje vstup.
Pro přenos videa použit jeden pár, pro přenos napájení tři páry. Není nutné použít jednotlivé složky zároveň, každá má vlastní přívod do konektoru RJ-45.
Zapojení pinů v konektoru je vhodné pro přímé použití s kabeláží již zapojenou dle T568A/T568B. Není nutné přehazovat zapojení pinů v zásuvkách, možno použít standardní RJ-45 propojovací kabely.
Zapojení signálů v RJ-45 konektoru (barevnost dle T568B):
- video přenášeno po pinu 1,2 (oranž/bílo-oranž)
- data přenášeny po pinech 3 (zeleno-bílá) a 6 (zelená)
- napájení přenášeno po pinech 4,5 (plus) (modra/modro-bíla) a 7,8 (mínus) (hnědo-bílá/hnědá)
Poznámka:
Při použití přenosu napětí po UTP kabelu je nutné mírné zvýšení napětí adaptéru. Např. pro kameru 12 V s odběrem 800 mA je na 50 m přívodu vhodné mít napájecí zdroj který dodá napětí o cca +2 V vyšší.
Výhody:
- snadnější práce s kabelem UTP než s koaxiálním rozvodem a separátním přívodem napájení
- možnost využití existujících rozvodů
- nižší cena UTP oproti koaxiálním kabelům
ZÁKLADNÍ SPECIFIKACE
Typ: pasivní
Dosah: 200 - 600 m
Konektory: BNC pro připojení kamery/záznamového zařízení, jack 5,5/2,1 (male/female) pro připojení napájení
Impedanční přizpůsobení: BNC 75 Ω na RJ-45 100 Ω
Rozměry: 180 x 100 x 20 mm
Hmotnost: 118 g
Testováno pro analogová HD:
Dosah pro AHD, HD-CVI 720p (1 Mpix): 300 m
Dosah pro AHD, HD-CVI 1080p (2 Mpix): 200 m
Vývoj ceny produktu
Logistické parametry
- Hmotnost: 0.108 kg
- Hmotnost obalu: 0.017 kg
- Šířka: 18 cm
- Výška: 2.5 cm
- Hloubka: 10 cm
- Objem: 360 cm3
- Počet: 1 ks
